• Werkstoff: Stahl gehärtet
• Gehärtet 680 + 80 HV30; Eht 0,5 + 0,3
• Zum Spannen von parallel vorbearbeiteten, kleinen Werkstücken
• Weiter verbesserte Zugänglichkeit zum Werkstück durch schlanke und hohe Bauform – optimal auch für kurze Werkzeuge
• Stirnfläche (Stufe) zusätzlich hartmetallbeschichtet um sicheres Spannen zu gewährleisten – erhöhte Haltekraft um min. Faktor 2 gegenüber glatten Spannflächen

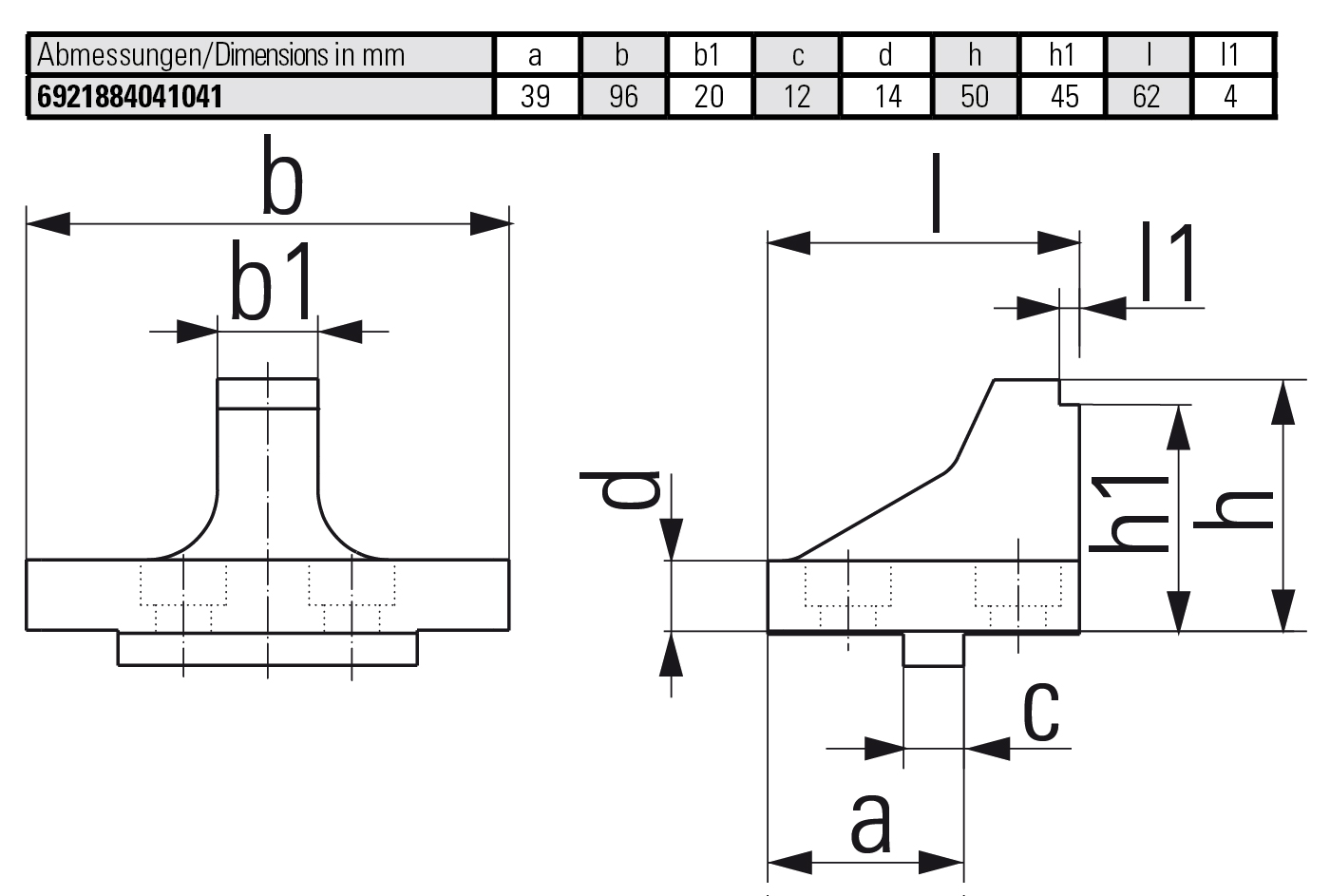

Abmessungen/mm - a

39

Abmessungen/mm - b

96

Abmessungen/mm - b1

20

Abmessungen/mm - c

12

Abmessungen/mm - d

14

Abmessungen/mm - h

50

Abmessungen/mm - h1

45

Abmessungen/mm - l

62

Abmessungen/mm - l1

4

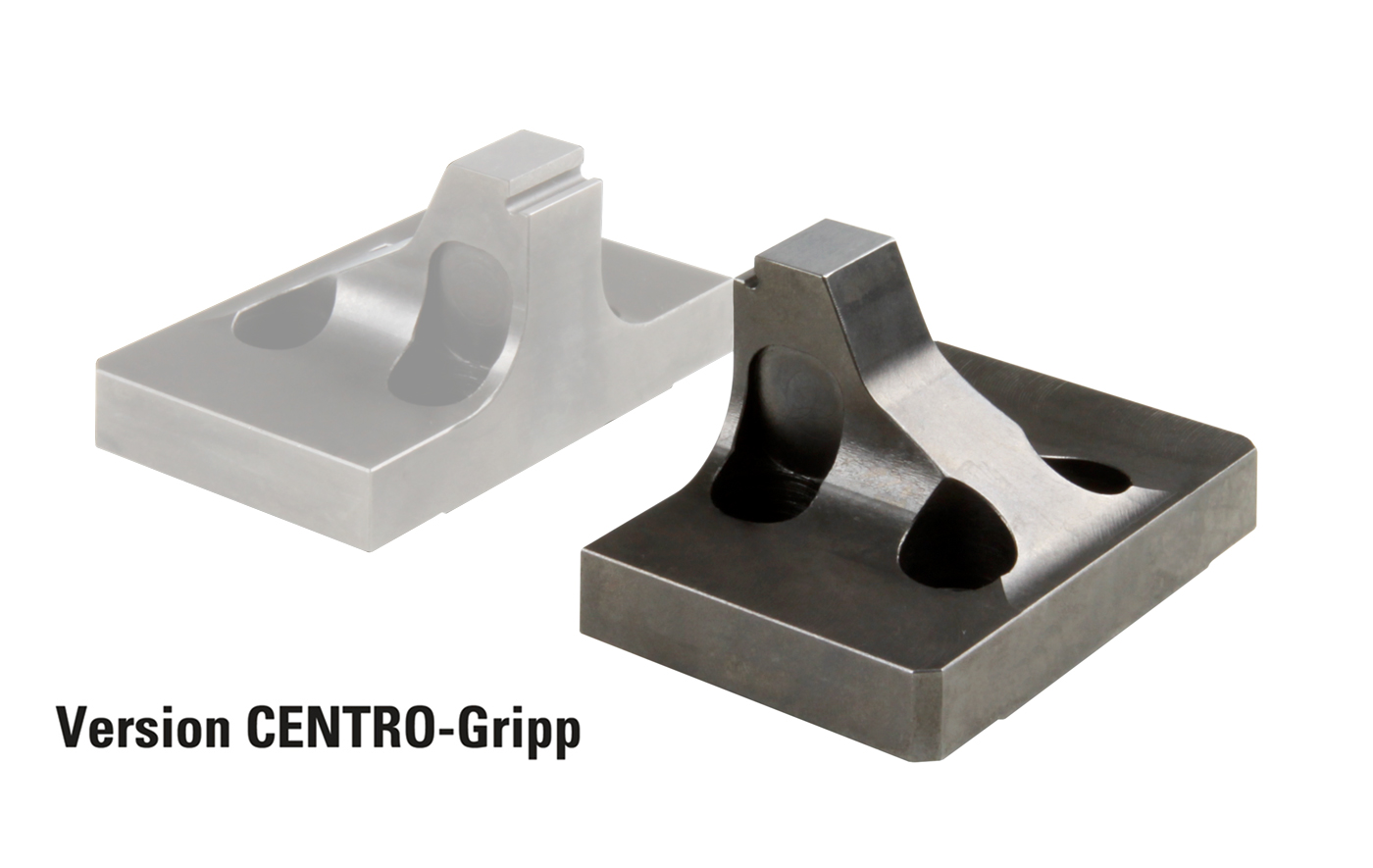

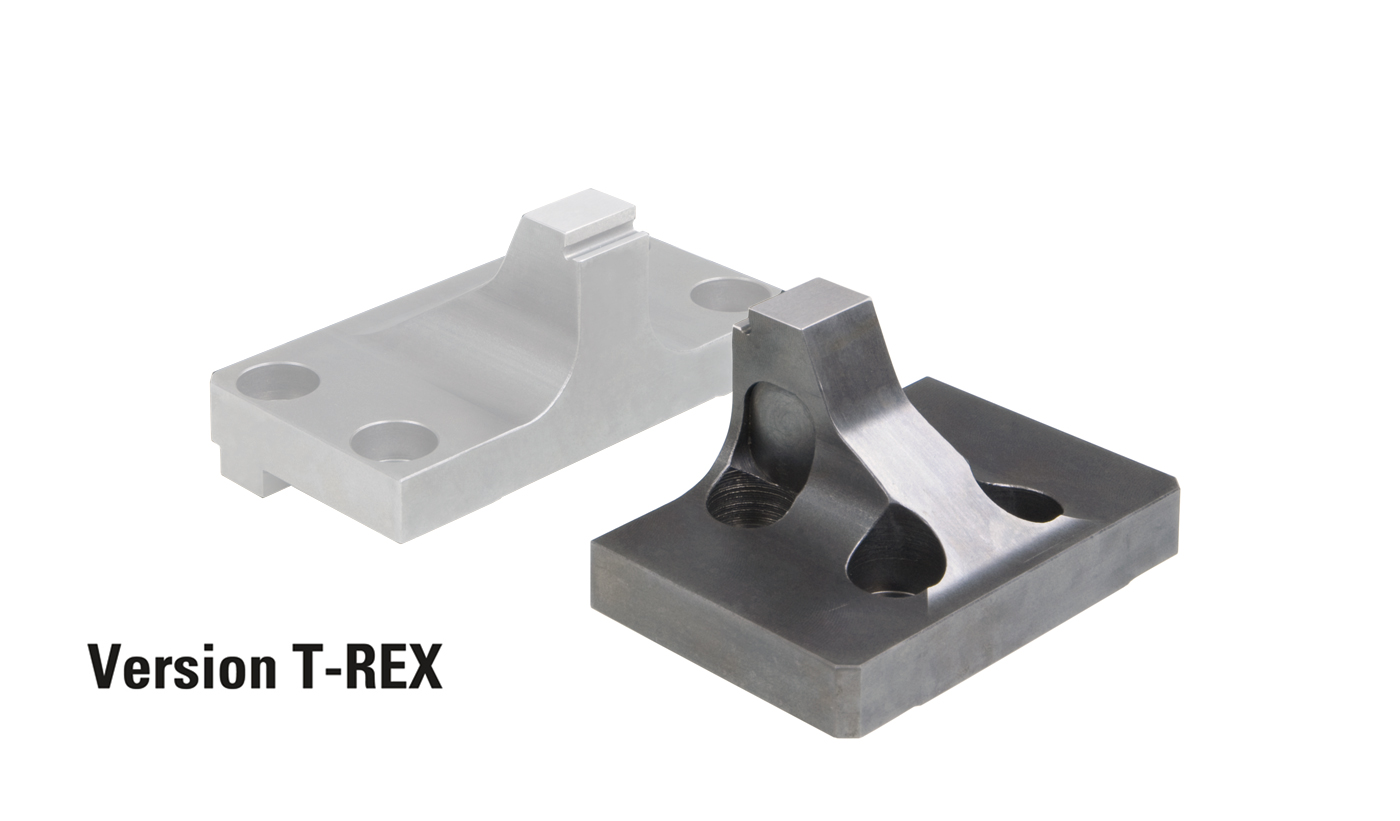

1x Backe breitenreduziert 20 mm mobil
4x Zylinderschrauben DIN 912 M10x20
