• Für rechteckige Werkstücke (Sägeschnitt) //<= 0,5 mm
• Gehärtet 720 + 50 HV10; Eht 0,7 + 0,2
• Starre Bauform gegen Vibrationen bei hochkant gespannten Teilen
• Zusätzliche Spannflächen, beidseitig geschliffen
• Für 5-Seitenbearbeitung, damit eine möglichst gute Zugänglichkeit an das Werkstück gewährleistet ist
• Formschluss durch das Eindringen der Spitzen in das Material
• Minimal verlorener Spannrand von ca. 4 mm
• Geeignet für Materialfestigkeit bis 1000N/mm²
• Inklusive 2 Zylinderschrauben DIN 912 M10x20 und 2 Zylinderschrauben DIN 912 M10x30

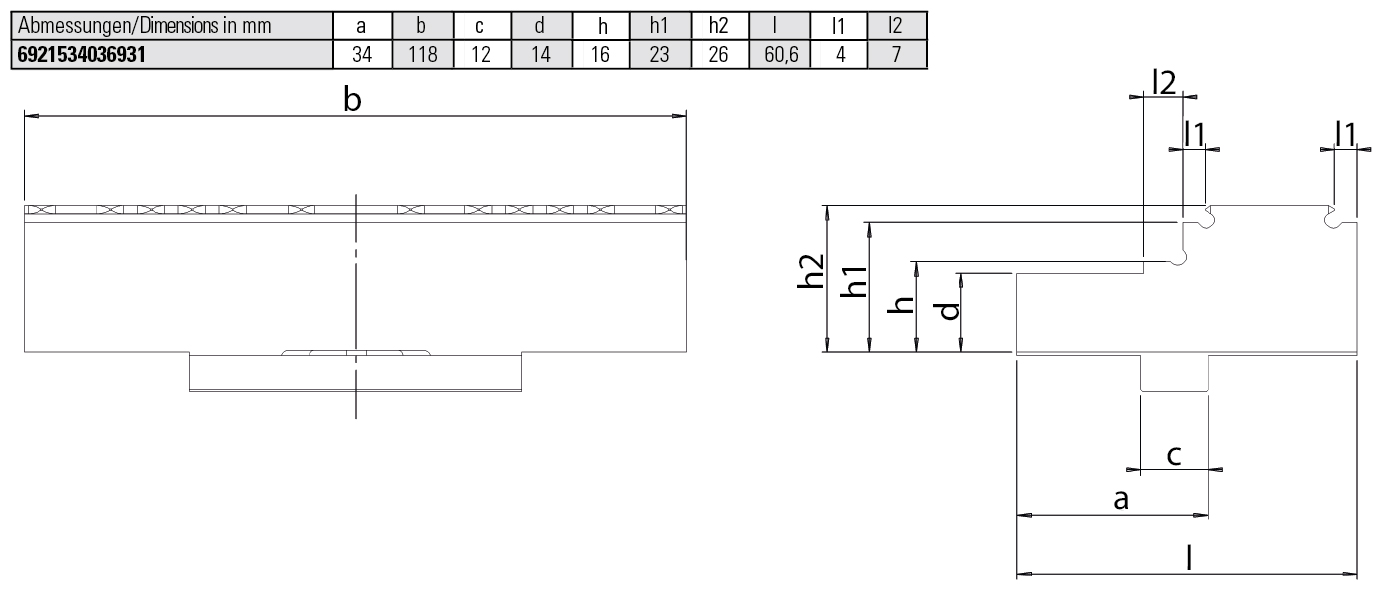

Abmessungen/mm - a

34

Abmessungen/mm - b

118

Abmessungen/mm - c

12

Abmessungen/mm - d

14

Abmessungen/mm - h

16

Abmessungen/mm - h1

23

Abmessungen/mm - h2

26

Abmessungen/mm - l

60,6

Abmessungen/mm - l1

4

Abmessungen/mm - l2

7

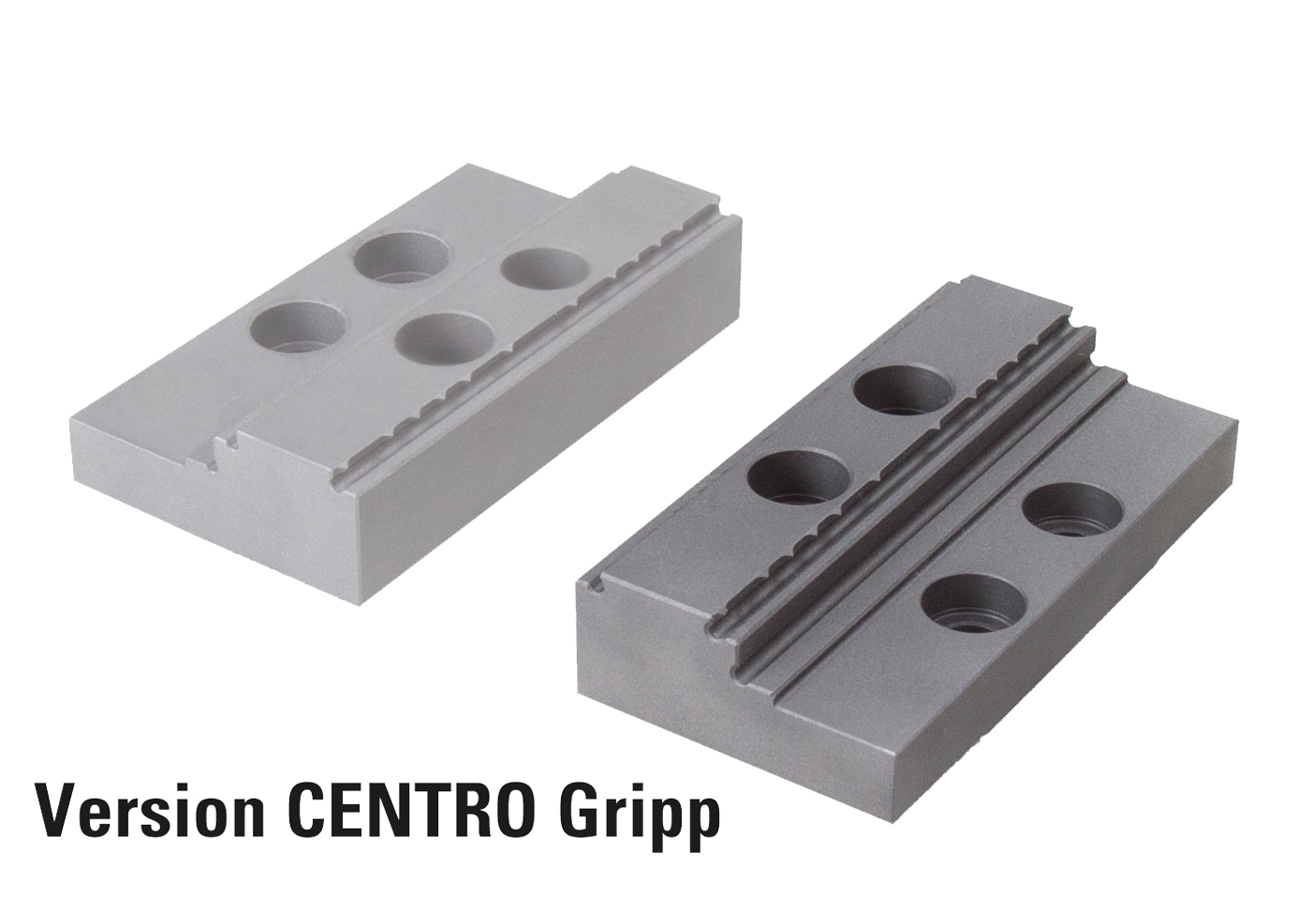

1x Grippbacke mit Grippreihe mobil
2x Zylinderschrauben DIN 912 M10x20
2x Zylinderschrauben DIN 912 M10x30
