• Für rechteckige Werkstücke (Sägeschnitt) //  <= 0,5 mm
• Gehärtet 720 + 50 HV10; Eht 0,7 + 0,2
• Starre Bauform gegen Vibrationen bei hochkant gespannten Teilen
• Zusätzliche Spannflächen, beidseitig geschliffen
• Für 5-Seitenbearbeitung, damit eine möglichst gute Zugänglichkeit an das Werkstück gewährleistet ist
• Formschluss durch das Eindringen der Spitzen in das Material
• Minimal verlorener Spannrand von 3 mm
• Geeignet für Materialfestigkeit bis 1000N/mm²

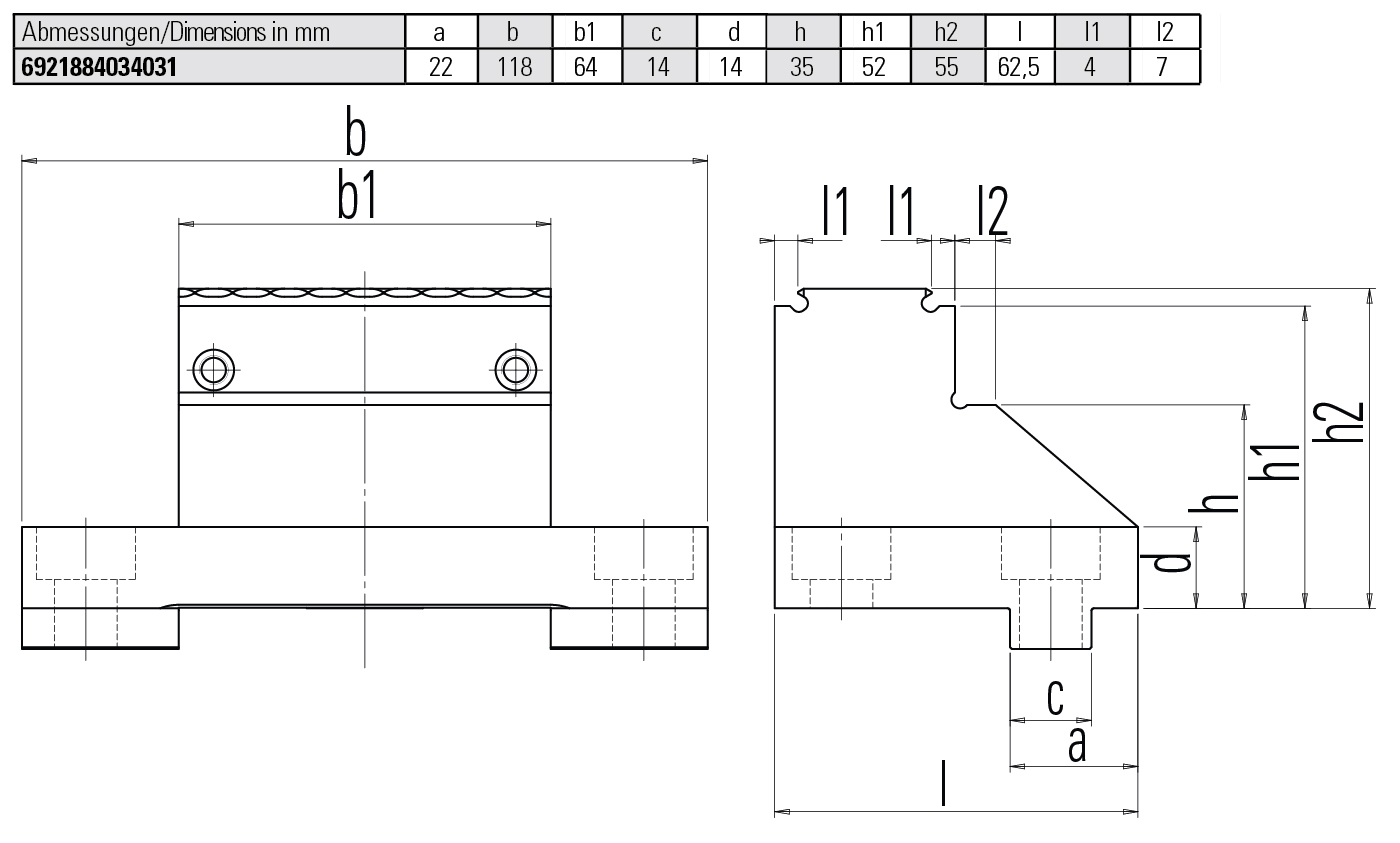

Abmessungen/mm - a

22

Abmessungen/mm - b

118

Abmessungen/mm - c

14

Abmessungen/mm - b1

64

Abmessungen/mm - d

14

Abmessungen/mm - h

35

Abmessungen/mm - h1

52

Abmessungen/mm - h2

55

Abmessungen/mm - l

62,5

Abmessungen/mm - l1

4

Abmessungen/mm - l2

7

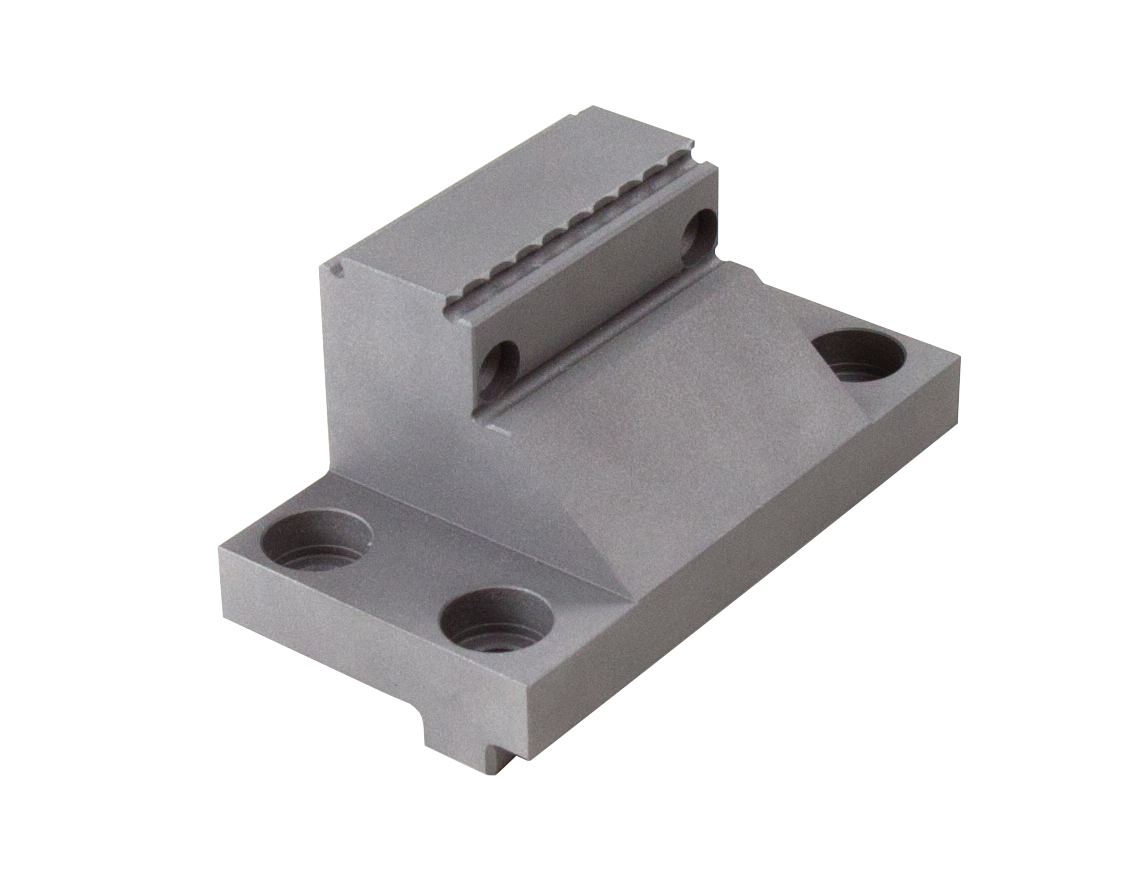

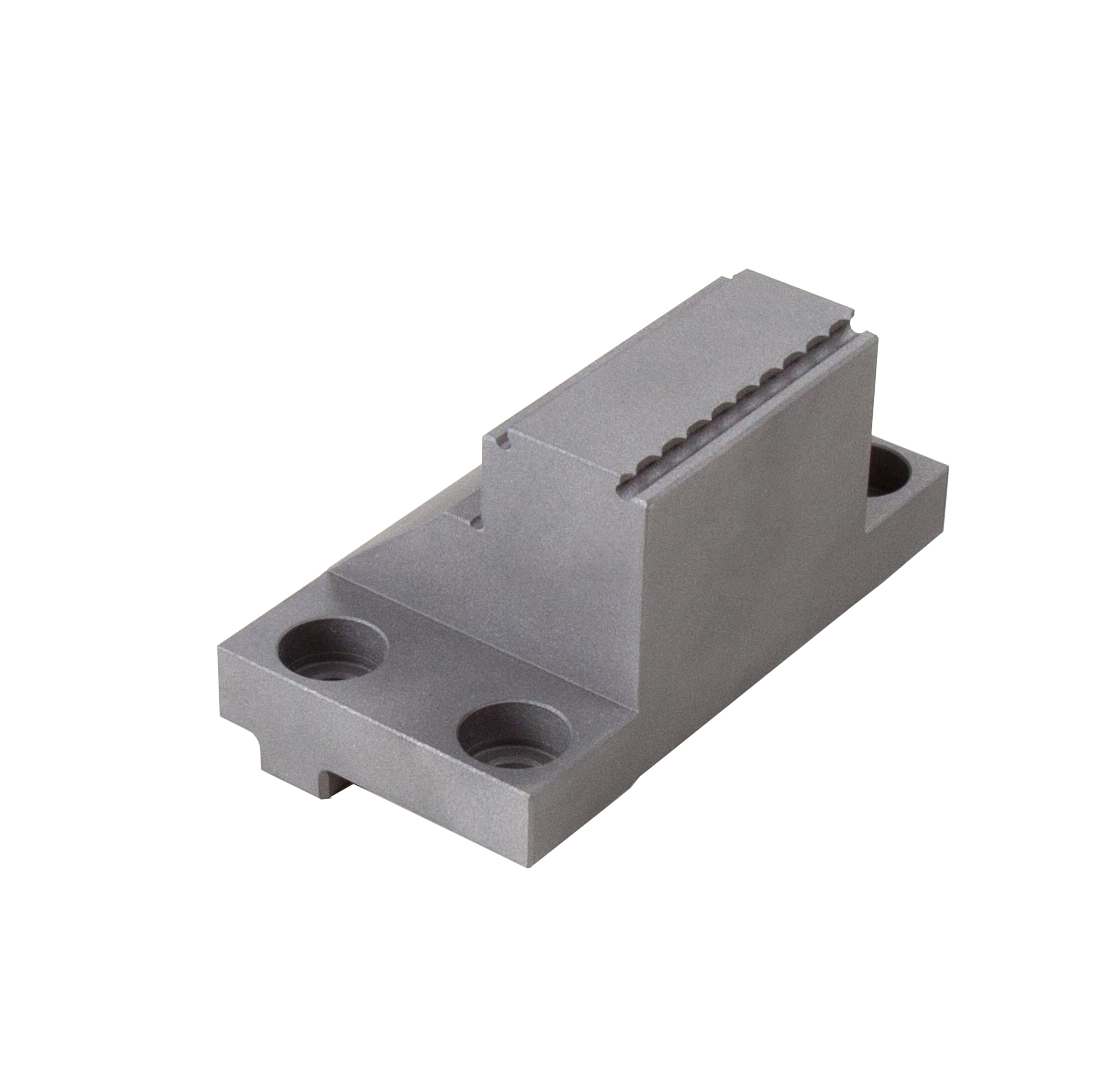

1x Backe 64 mm mit Grippreihe fix
2x Zylinderschrauben DIN 912 M10x20
2x Zylinderschrauben DIN 912 M10x30
