• Werkstoff: Stahl gehärtet
• Gehärtet 680 + 80 HV30; Eht 0,5 + 0,3
• Hohe und Stufenseiten mit Gewinde für Stufenleisten
• Spannflächen geschliffen
• Zusätzliche Gewinde auf der hohen Seite zur Aufnahme der HD Backen (Typ 160)

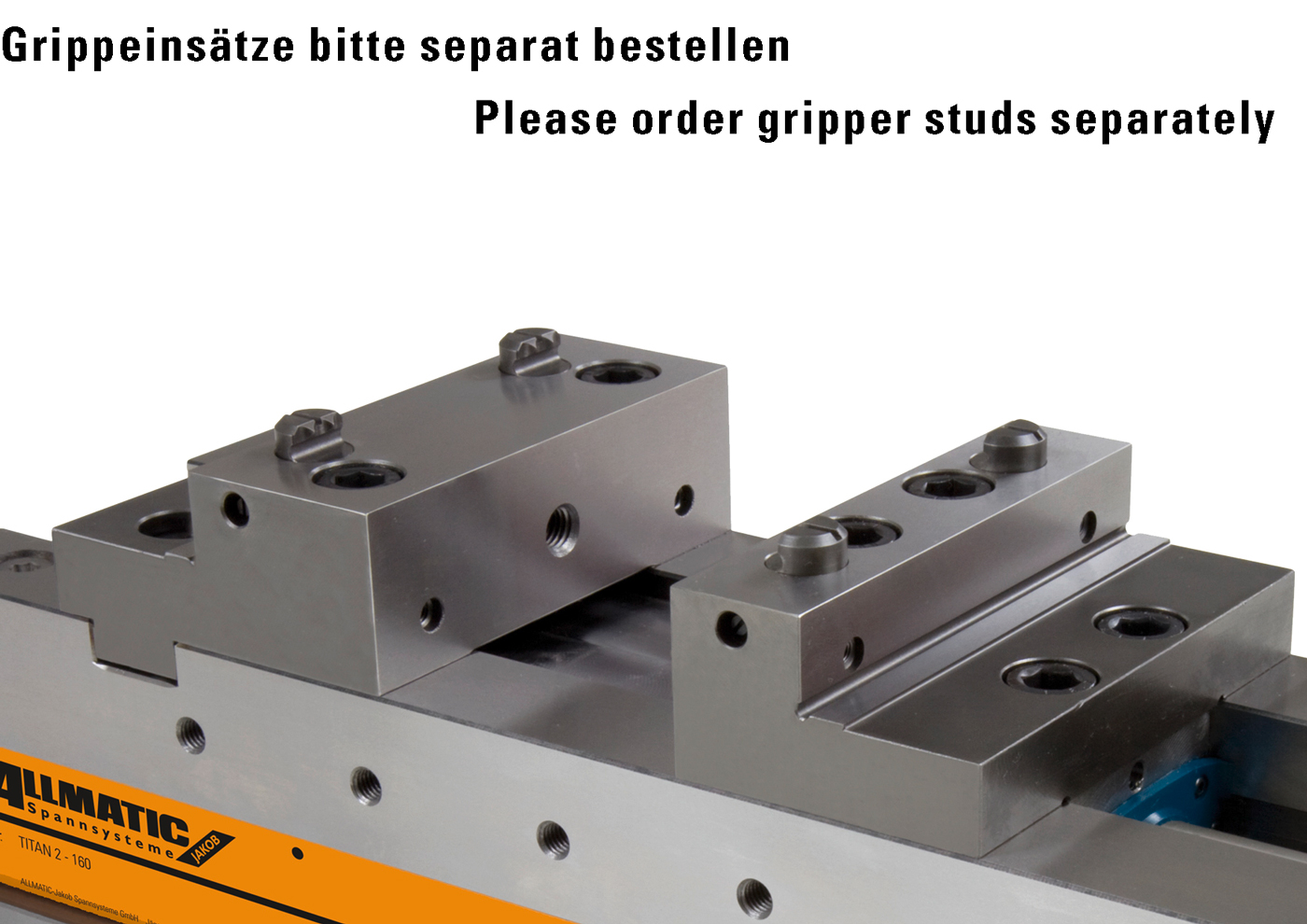

• Für einschraubbare Grippeinsätze geeignet

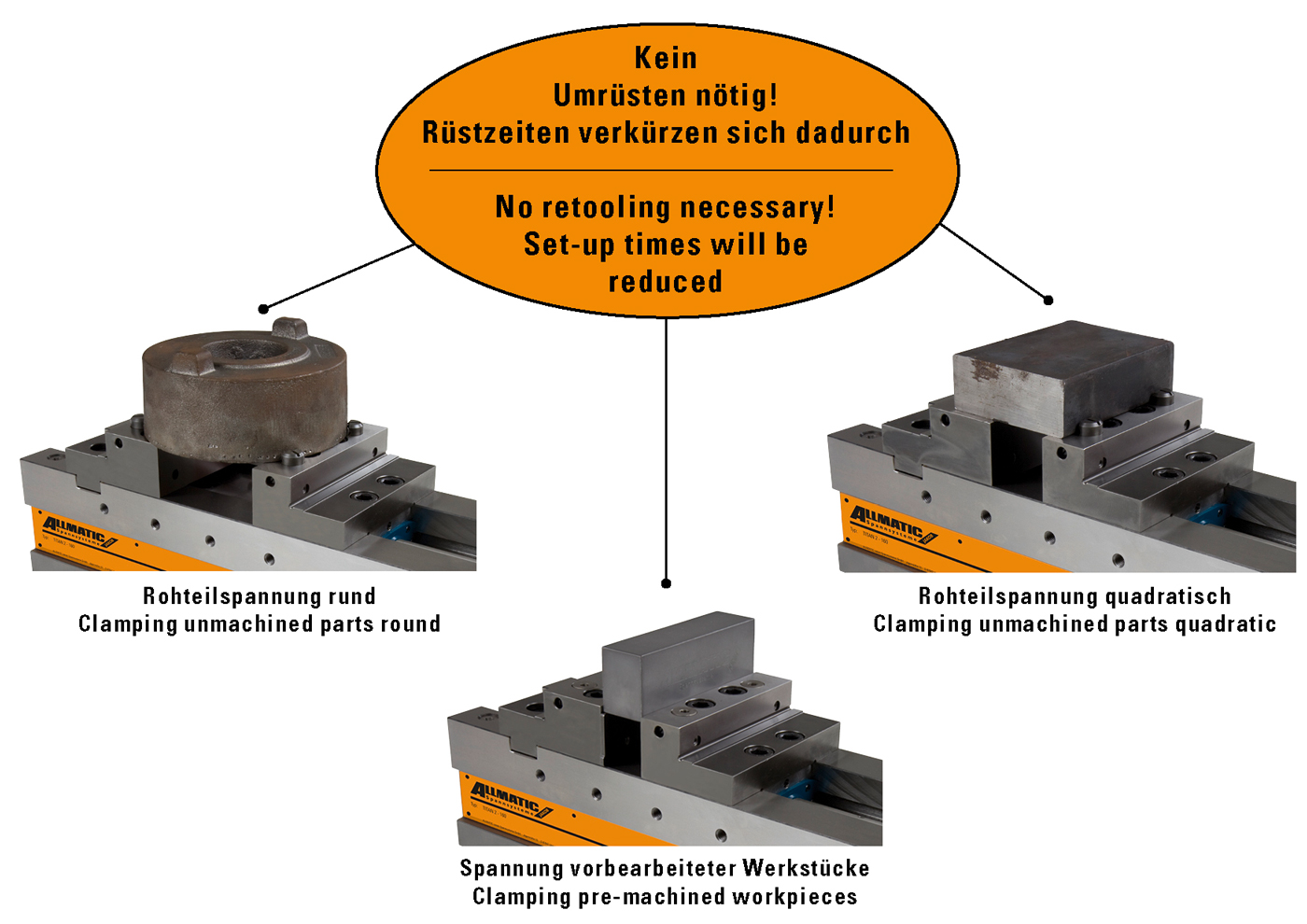

• Erste und zweite Spannung ohne Backenumbau möglich

• Click-System auf der hohen Seite (siehe konventionelle Spannung)

Achtung: Da die bewegliche Backe keinen Pendelausgleich hat, ist sie geeignet für rechteckige Werkstücke (Sägeschnitte) // <= 0,5 (Parallelität kleiner gleich 0,5 mm) bzw. zylindrische Werkstücke O <= 0,5 (Rundheit kleiner gleich 0,5 mm)

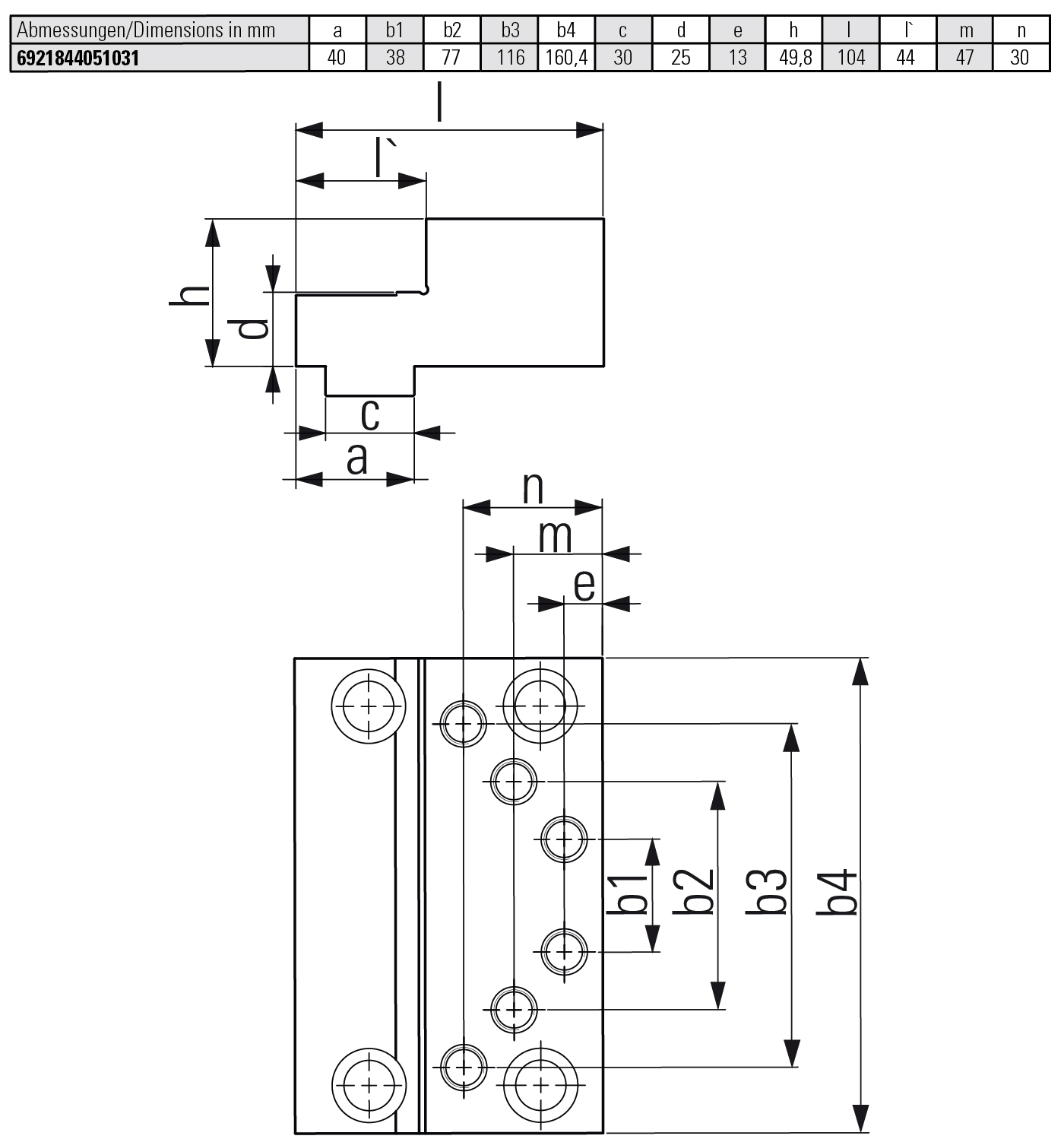

Abmessungen/mm - a

40

Abmessungen/mm - c

30

Abmessungen/mm - d

25

Abmessungen/mm - h

49,8

Abmessungen/mm - l

104

Abmessungen/mm - l`

44

Abmessungen/mm - b1

38

Abmessungen/mm - b2

77

Abmessungen/mm - b3

116

Abmessungen/mm - b4

160,4

Abmessungen/mm - e

13

Abmessungen/mm - m

47

Abmessungen/mm - n

30

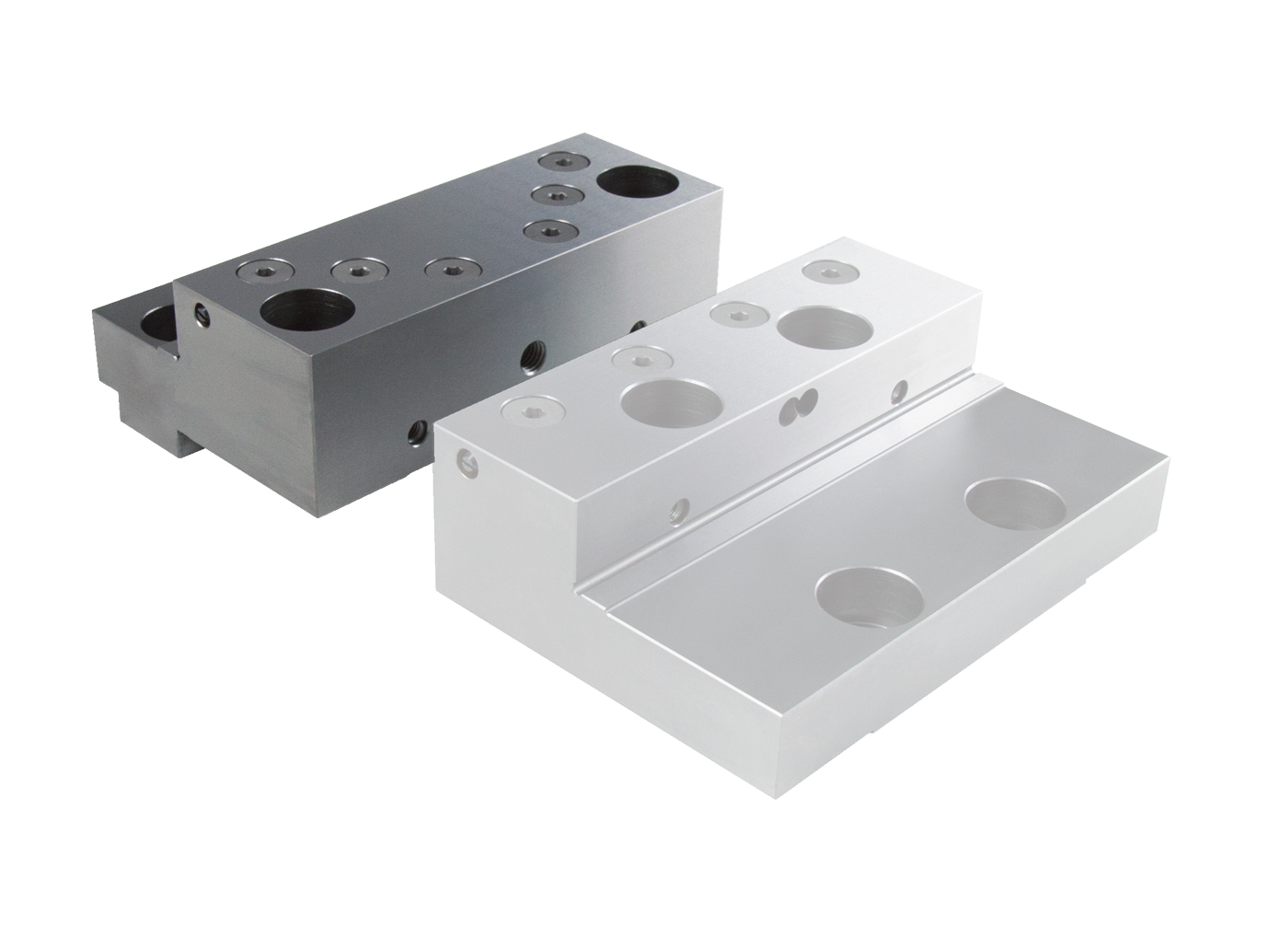

1x Stufenbacke fix für Grippeinsätze 160
2x Zylinderschrauben DIN 912 M16x30
2x Zylinderschrauben DIN 912 M16x55
