• Werkstoff: Stahl gehärtet
• Einsatzgehärtet und angelassen 600 + 50 HV10; Eht = 0,2
• Ermöglicht ungehinderten Zugang zum Werkstück auch mit kurzen Werkzeugen
• Zum Spannen von kleinen bis mittelgroßen Werkstücken

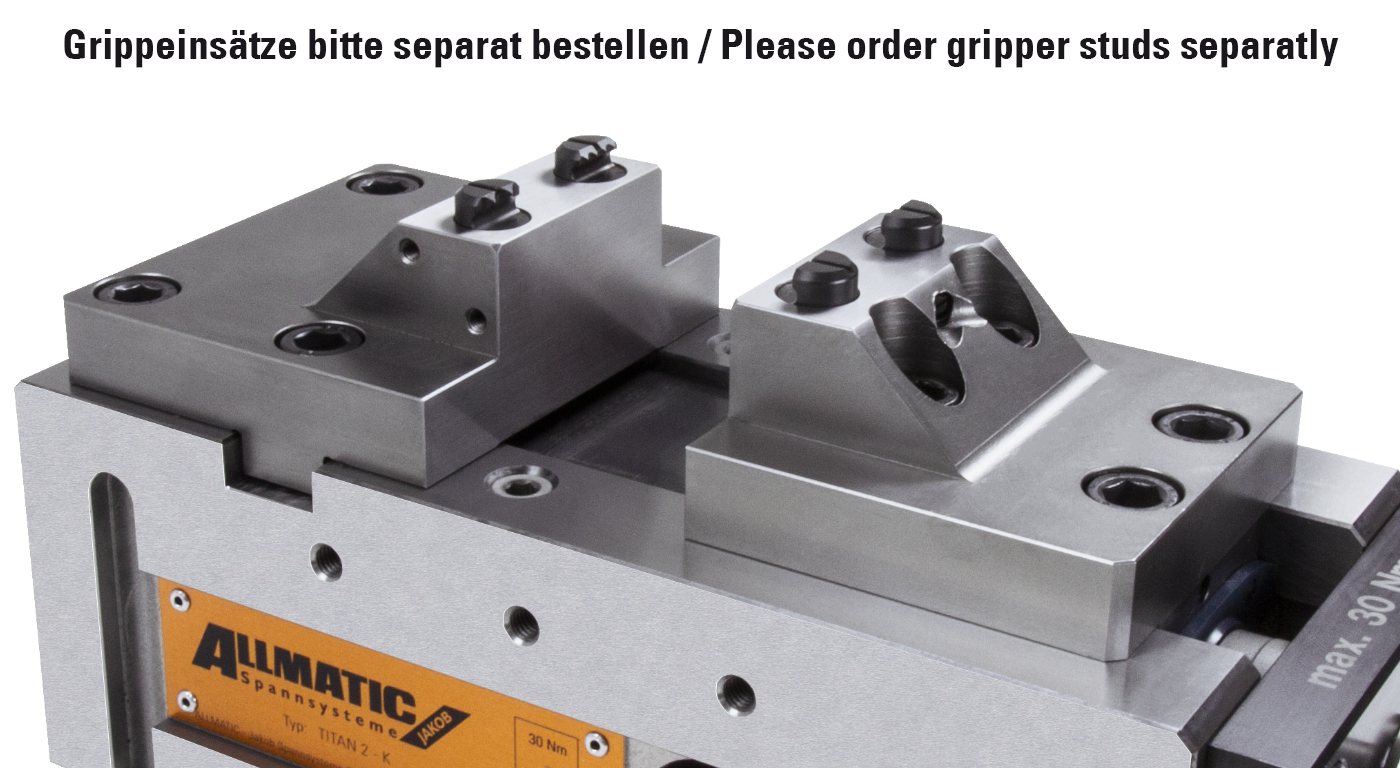

• Für einschraubbare Grippeinsätze geeignet
• Erste und zweite Spannung ohne Backenumbau möglich
• Click-System auf der hohen Seite

Achtung: Da die bewegliche Backe keinen Pendelausgleich hat, ist sie geeignet für rechteckige Werkstücke (Sägeschnitte) // <= 0,5 (Parallelität kleiner gleich 0,5 mm) bzw. zylindrische Werkstücke O <= 0,5 (Rundheit kleiner gleich 0,5 mm)

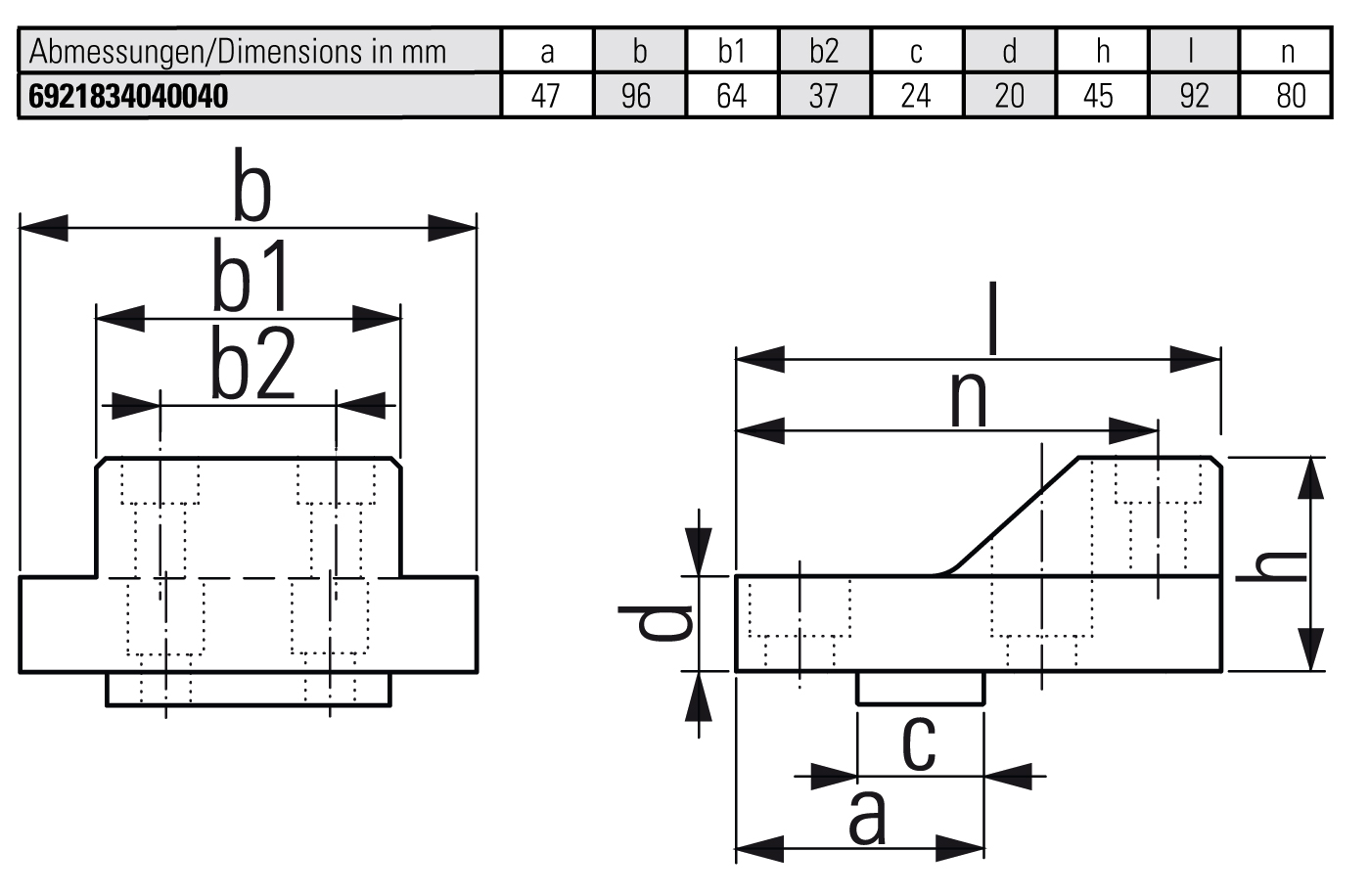

Abmessungen/mm - a

47

Abmessungen/mm - b

96

Abmessungen/mm - c

24

Abmessungen/mm - d

20

Abmessungen/mm - h

45

Abmessungen/mm - l

92

Abmessungen/mm - b1

64

Abmessungen/mm - b2

37

Abmessungen/mm - n

80

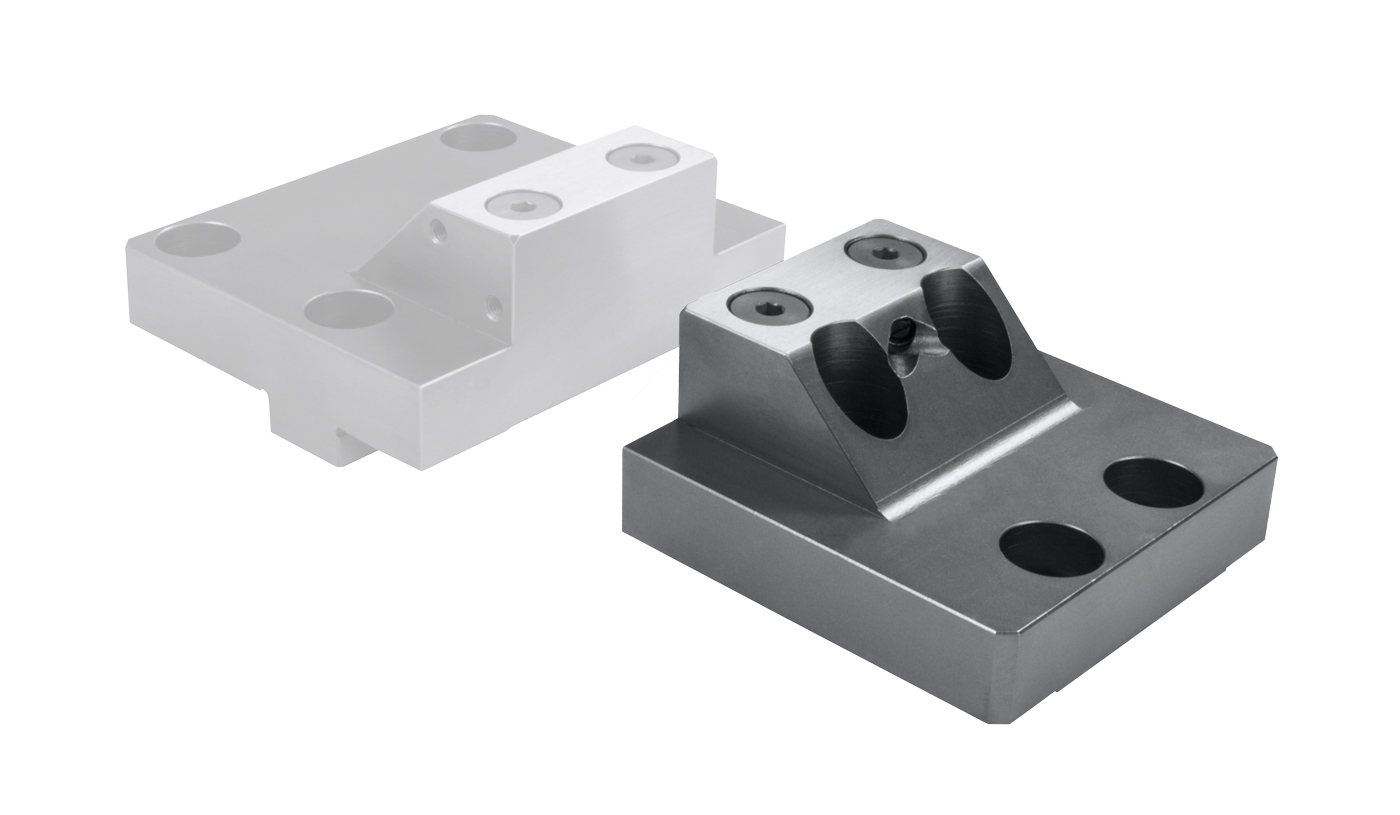

1x Backen breitenreduziert 64mm mobil für Grippeinsätze
4x Zylinderschrauben DIN 912 M12x25
